Fuses and circuits

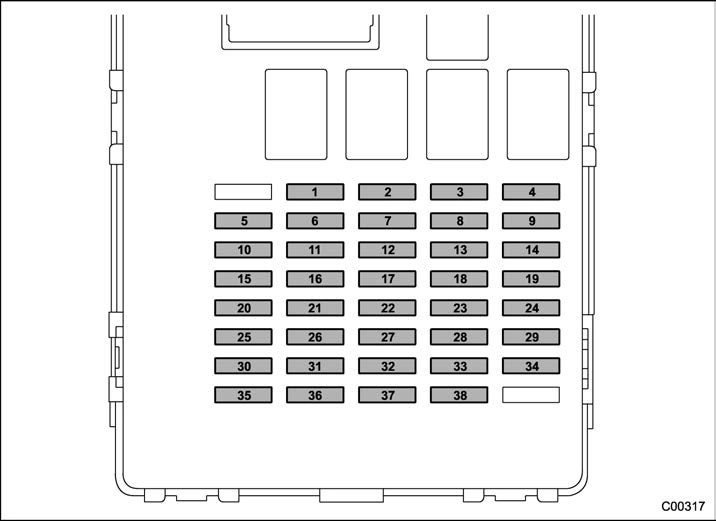

Fuse panel located in the passenger compartment
Fuse
Fuse
10 A DRL
Empty
Empty
10 A BACK UP
10 A A/C +B
20 A TRAIL R.FOG
Empty
Empty
Empty
7.5 A ILLUMI
7.5 A KEY SW A
Empty
Empty
7.5 A KEY SW B
7.5 A STOP
7.5 A EYE SIGHT

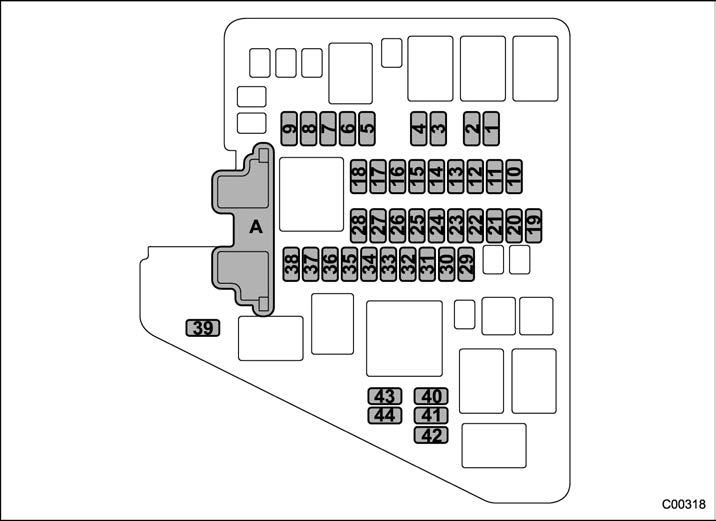

Fuse panel located in the engine compartmentFuse panel
Fuse Circuit
A) Main fuse
7.5 A HORN 2
7.5 A HORN 1
15 A H/L LO RH
15 A H/L LO LH
Empty
10 A H/L HI RH
10 A H/L HI LH
10 A TAIL
10 A ODS
7.5 A OBD
7.5 A PU B/UP
30 A JB-B
15 A HAZARD
20 A FUEL
7.5 A D-OP+B
10 A MB-B
15 A D/L
10 A DCM
20 A TCU
7.5 A CVT SSR
15 A IG COIL
10 A AVCS
23 10 A E/G2
Empty
Empty
20 A O2 HTR
27 15 A E/G1
Empty
30 A BACKUP
25 A R. DEF
20 A AUDIO
30 A VDC SOL
25 A MAIN FAN
25 A SUB FAN
10 A DEICER
15 A F. FOG
15 A BLOWER
15 A BLOWER
Empty
30 A F. WIPER
15 A F. WASH
15 A R. WIPER
Empty
Empty
